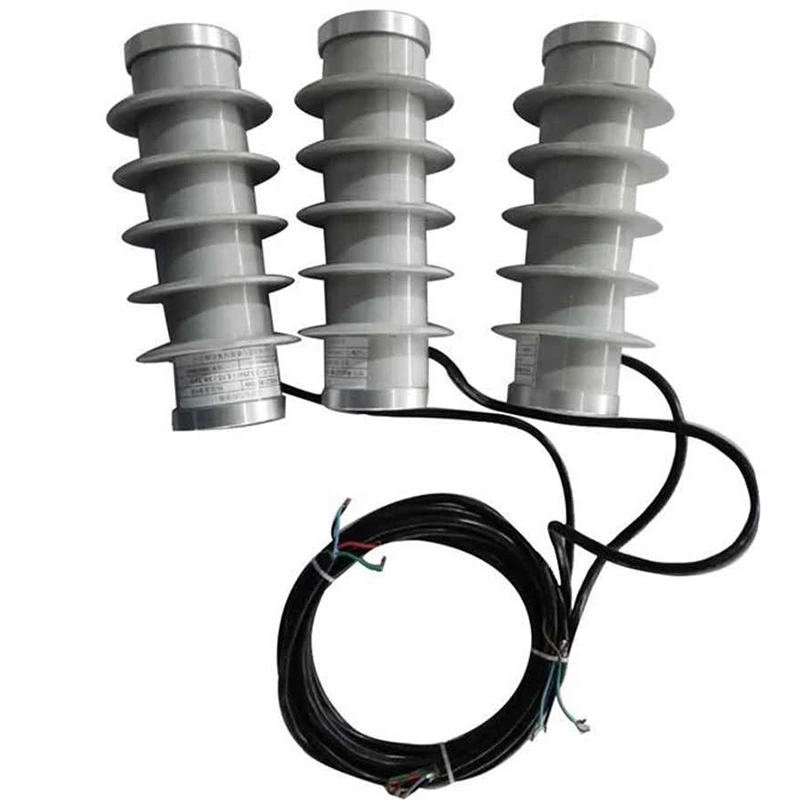

Trasduttore ad alta tensione

Questo trasduttore ad alta tensione è compatibile con sistemi di alimentazione a 50 ± 2,5 Hz e può funzionare stabilmente in un ampio intervallo di temperature compreso tra −40 gradi e +45 gradi. Sia in condizioni di bassa-temperatura in regioni fredde rigide o in ambienti esterni secchi e ad alta-temperatura, mantiene prestazioni stabili e affidabili, soddisfacendo pienamente i requisiti di complesse applicazioni di distribuzione all'aperto.

I suoi parametri prestazionali principali sono eccellenti. La tensione nominale di sequenza zero- è (10 kV/√3)/(6,5 V/3) e la classe di precisione raggiunge 1 (3P), consentendo un'acquisizione precisa del segnale di tensione e fornendo un supporto dati accurato per la misurazione, il monitoraggio e la protezione dai guasti del sistema di alimentazione. Il carico nominale è 2 MΩ (AC), dimostrando una forte adattabilità del carico e un adattamento stabile ai requisiti operativi delle reti di distribuzione di diverse scale.

Le prestazioni di protezione dell'isolamento soddisfano standard rigorosi, con resistenza di isolamento superiore a 1000 MΩ, tensione di tenuta a frequenza di alimentazione-di 42 kV/min, tensione di tenuta a impulso di fulmine di 75 kV e scarica parziale non superiore a 20 pC in condizioni di test di 14,4 kV. Queste caratteristiche resistono efficacemente alle sovratensioni e alle scariche parziali nella rete elettrica, garantendo la sicurezza dell'isolamento sia dell'apparecchiatura stessa che dell'intero sistema di distribuzione.



Questo trasduttore ad alta tensione offre un'ampia gamma di applicazioni ed è progettato principalmente per l'uso con interruttori ad alta tensione-montati su palo di tipo ZW32. È ampiamente utilizzato negli aggiornamenti della rete di distribuzione urbana da 10 kV/20 kV, nelle ristrutturazioni della rete elettrica rurale, nei sistemi di distribuzione dei parchi industriali, nei progetti di connessione alla rete di nuove centrali elettriche e nelle applicazioni di distribuzione esterna nelle sottostazioni. Soddisfa i requisiti di misurazione, misurazione e protezione della tensione delle reti di distribuzione tradizionali e si allinea con la tendenza di sviluppo verso l'integrazione primaria e secondaria nelle reti di distribuzione intelligenti, ponendo una solida base tecnica per il funzionamento sicuro, efficiente e preciso dei sistemi di alimentazione.
